RASSEMBLEMENT DU MODEL CLUB DE LA CRAU

Construction d'une BB12000

Caractéristiques techniques de la maquette:

-Mécanique:

-Longueur hors tout: 1360mm

-Masse à vide: 55 kg

-Masse totale en ordre de marche: 88 kg

-Entrainement: 1 moteur entraine les 2 essieux d'un bogie

-Performances: démarre un train de 650 kg sur terrain plat

-Vitesse: ~8 km/h

-Electricité, électronique:

-2 batteries de 12v 86 Ah chacune( 1 dans la loco, 1 dans le wagon suiveur)

-1 variateur: 24v 40A

-freinage rhéostatique + rhéostatique

-2 moteurs de 12v 200w chacun en régime permanent; 300w en pointe.

-mise en service le 1er Mai 2007

-a parcouru ~500 km depuis cette date

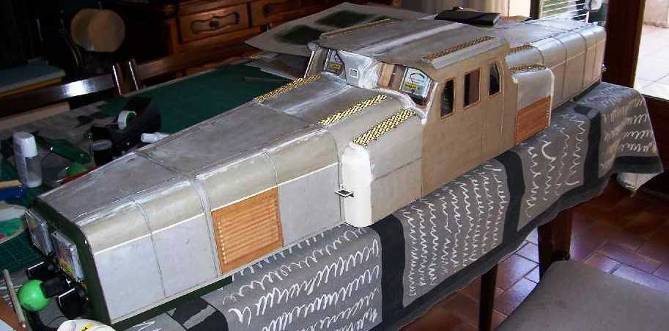

 Image177     Image179

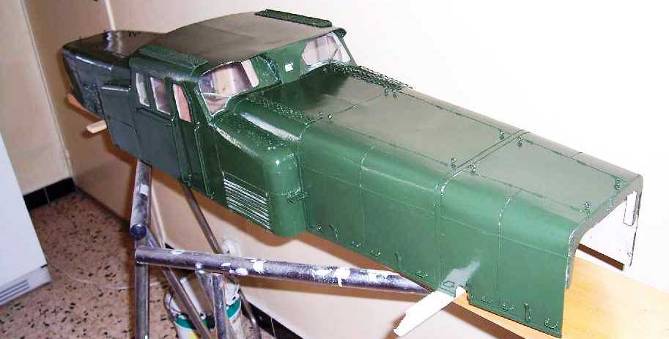

Image180     Image181

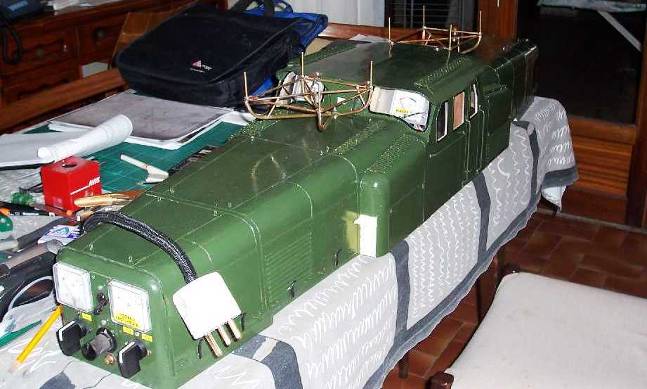

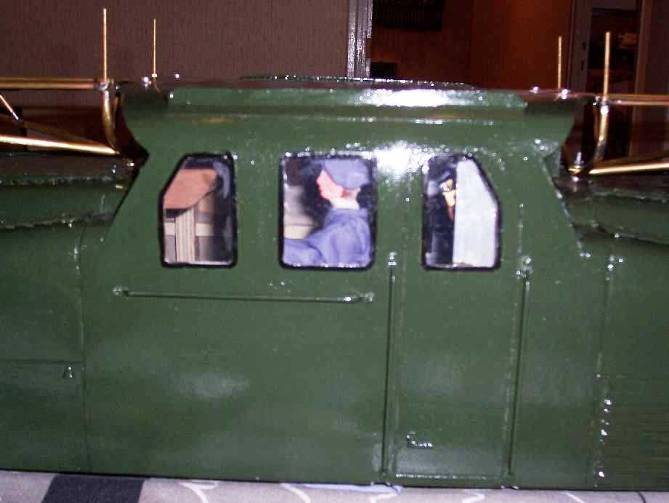

Image182     Image183

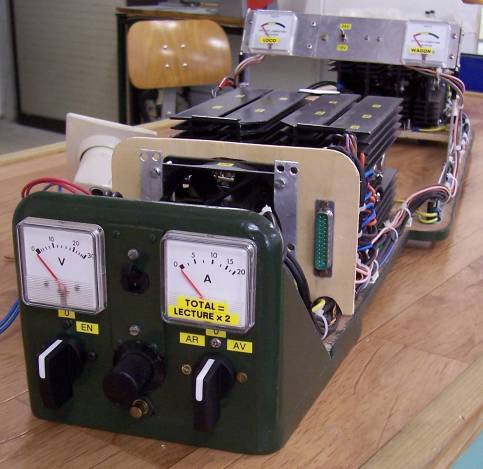

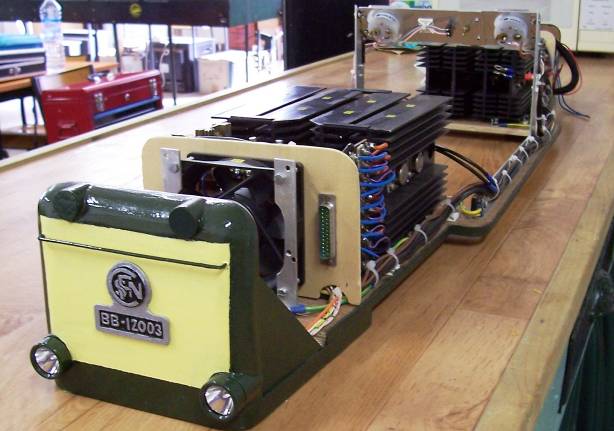

Image184     Image185

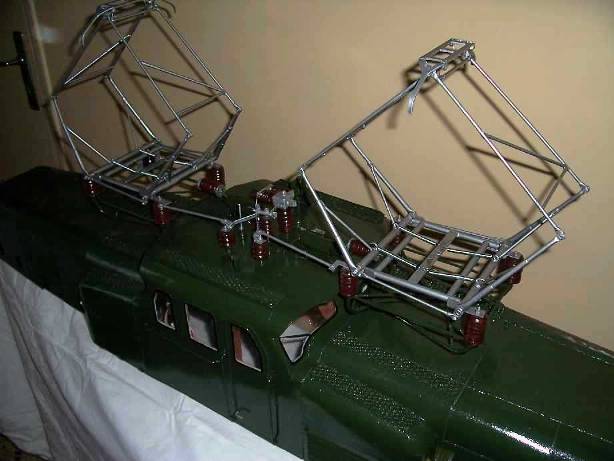

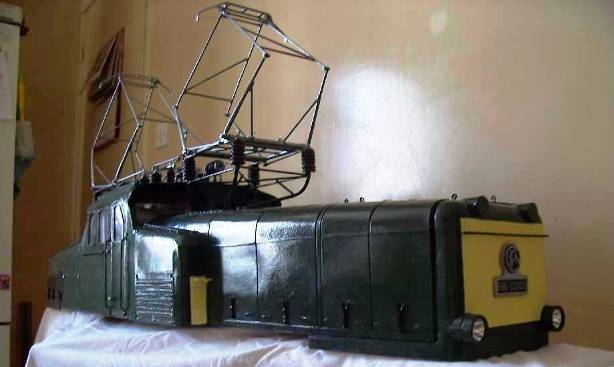

Image186     Image188

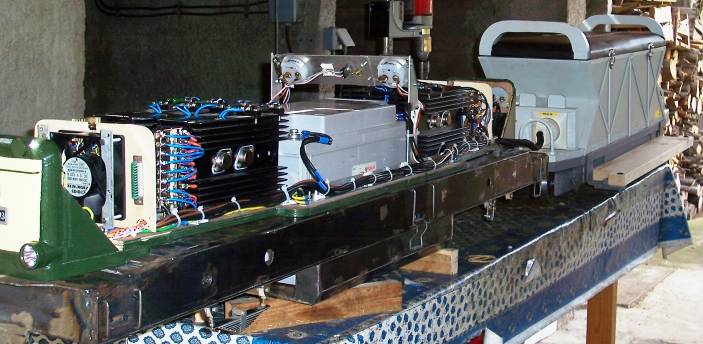

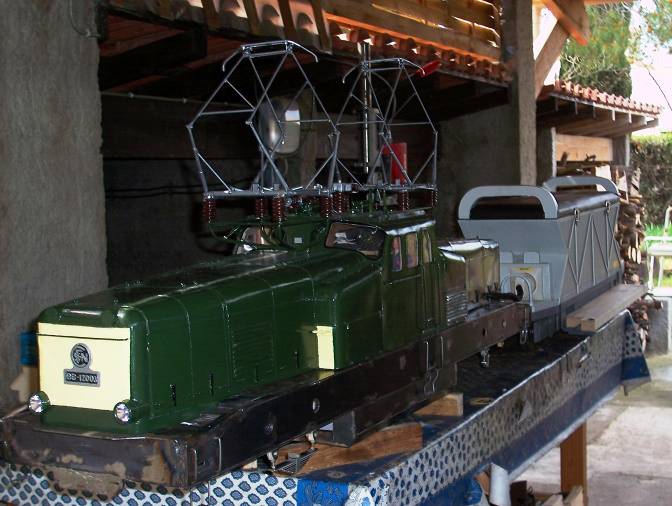

 Image189     Image190

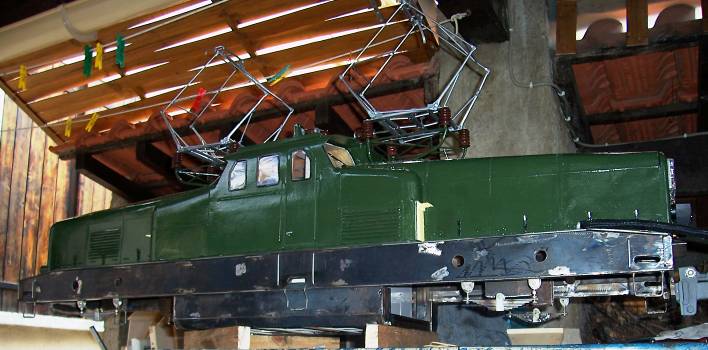

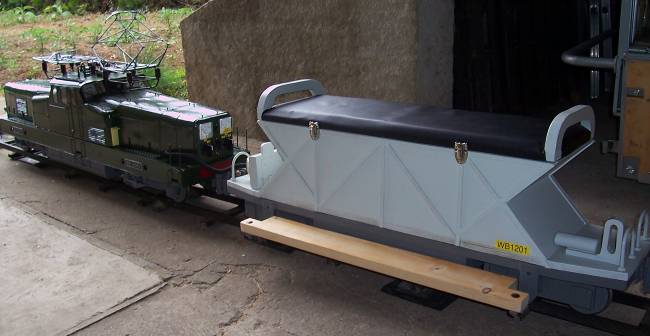

 Image191     Image192

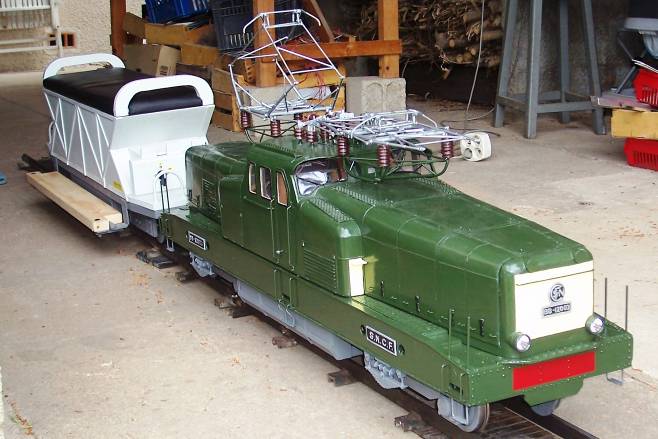

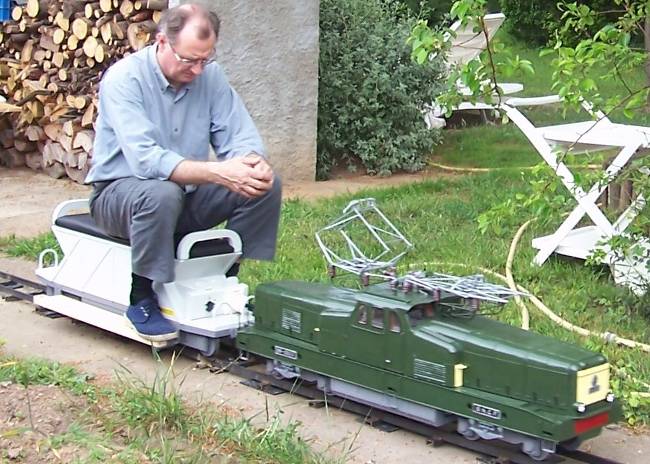

Image193     Image194

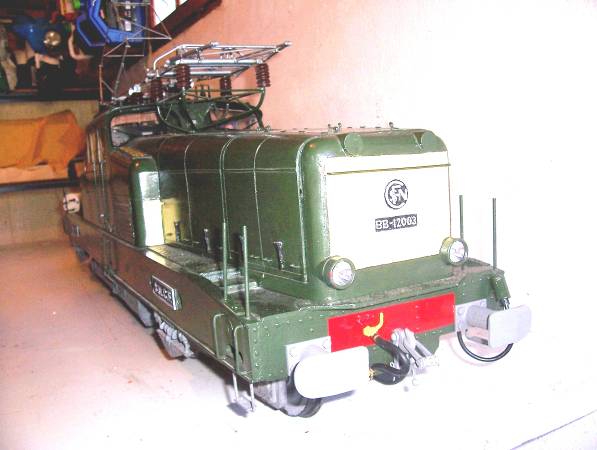

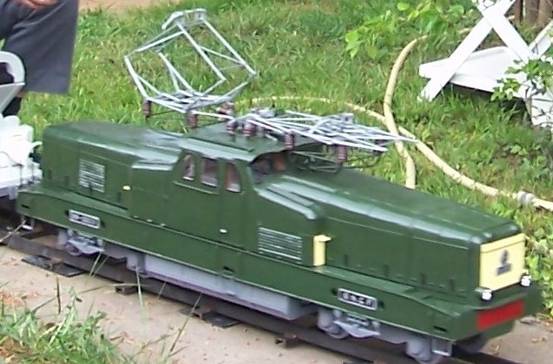

Image196     Image197
